วิธีใช้เครื่องวัดระยะเลเซอร์

วิธีใช้เครื่องวัดระยะเลเซอร์

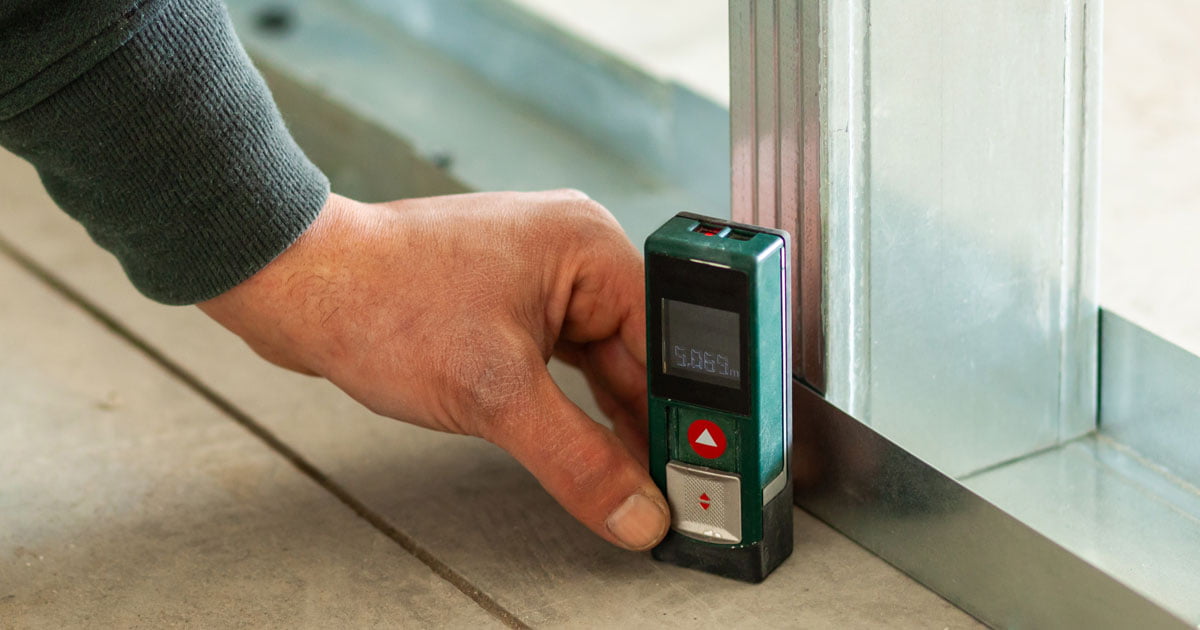

เครื่องวัดระยะเลเซอร์ Laser Distance Meter (LDM) โดยทั่วไปจะวัดระยะห่างระหว่างจุดสองจุด ใช้แสงเลเซอร์ไปยังเป้าหมายแล้วคำนวณระยะทางตามระยะเวลาที่แสงสะท้อนกลับมา เนื่องจากใช้แสงเลเซอร์จึงขจัดข้อจำกัดของการวัดระยะแบบเก่าที่ใช้ตลับเมตรและให้ข้อดีเหล่านี้แก่คุณ:

  • 1) วัดระยะทางไกลโดยไม่ต้องใช้คนที่สอง สามารถทำได้ด้วยมือเดียว
  • 2) วัดเพดานหรือที่สูงอื่นๆ โดยไม่ต้องใช้บันได
  • 3) วัดผ่านพื้นที่แคบ ตราบใดที่ยังมีวิธีที่เลเซอร์จะเคลื่อนที่ไปยังเป้าหมาย คุณก็ยังสามารถวัดค่าได้อย่างแม่นยำ

วิธีใช้งานเครื่องวัดระยะเลเซอร์

ON OFF

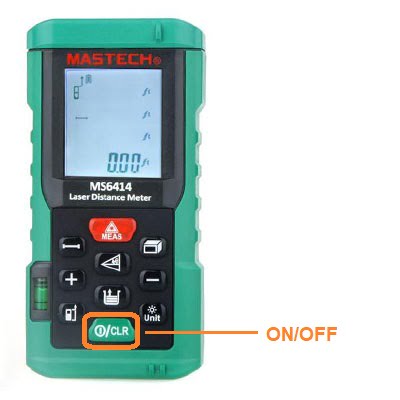

1.เปิด/ปิดเครื่อง

หากต้องการเปิดใช้งานให้กดปุ่ม ON/OFF ค้างไว้เพื่อปิด นอกจากนี้ยังจะปิดโดยอัตโนมัติหากไม่ได้ใช้งานเป็นเวลา 3 นาที

ขั้นตอนที่ 2

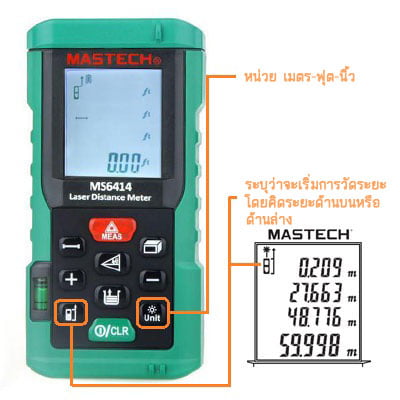

2.การตั้งค่าสำหรับการวัด

ก่อนที่คุณจะเริ่มการวัด ให้ตรวจสอบการตั้งค่าหน่วยการวัด เลือกหน่วยการวัดที่ต้องการโดยกดปุ่ม Unit เพื่อวนไปตามตัวเลือกเป็นเมตร-ฟุต-นิ้ว



ถัดไปคุณจะต้องระบุว่าจะเริ่มการวัดจากส่วนใดของเครื่องวัด LDM กดปุ่มเพื่อสลับระหว่างการวัดจากขอบด้านหลังและขอบด้านหน้าของเครื่อง LDM

เริ่มต้นวัด

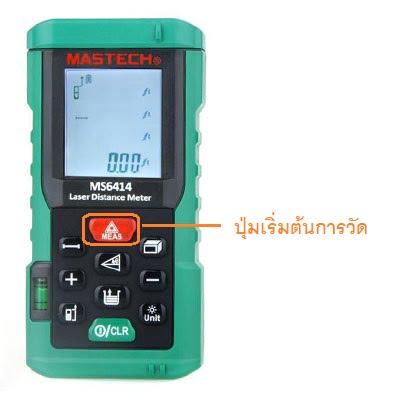

3.การวัดพื้นฐาน

พร้อมที่จะวัด กดปุ่ม MEAS เพื่อเปิดมิเตอร์ กดปุ่ม MEAS อีกครั้งเพื่อเรียกการวัด การวัดจะเป็นระยะทางจากขอบอ้างอิงถึงจุดเลเซอร์สีแดง คุณสามารถใช้ค่านี้สำหรับการวัดระยะทางพื้นฐาน เช่น ระยะห่างจากกำแพง

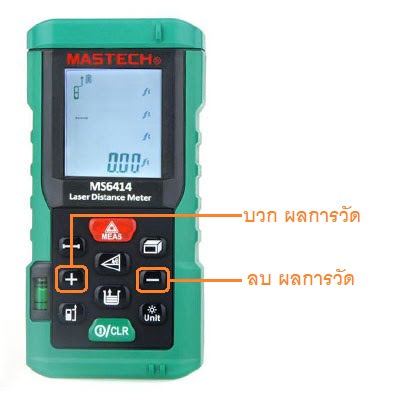

4.การบวกและการลบการวัดระยะทางหลายระยะ

มีบางสถานการณ์ที่คุณต้องการเพิ่มหรือลบการวัดหลายรายการ ตัวอย่างเช่น หากคุณยืนอยู่ในห้องหนึ่งและต้องการวัดระยะห่างระหว่างกำแพงสองด้านที่อยู่ตรงข้ามกัน คุณจะหันหน้าไปทางกำแพงแรกและทำการวัดครั้งแรกของคุณ จากนั้นหันกลับมาหากำแพงอีกด้านและทำการวัดครั้งที่สอง



หากคุณทำเช่นนี้โดยใช้ฟังก์ชันการบวกของเครื่องวัด ระบบจะบวกตัวเลขสองตัวนี้เพื่อให้คุณทราบระยะทางทั้งหมดจากกำแพงด้านหนึ่งไปยังอีกด้านหนึ่ง

5.การวัดพื้นที่

หากต้องการวัดพื้นที่ ให้กดปุ่ม Area/Volume หนึ่งครั้งจะเห็นไอคอน กดปุ่ม MEAS เพื่อวัดระยะทางแรก (เช่น ความยาว) กดปุ่ม MEAS อีกครั้งเพื่อวัดระยะทางที่สอง (เช่น ความกว้าง) มิเตอร์จะทำงานและให้พื้นที่ที่คำนวณตามการวัดสองครั้งก่อนหน้า



การวัดพื้นที่มีประโยชน์มากที่สุดสำหรับการวัดแบบพื้นที่สำหรับการปูพรม และการวัดพื้นที่ปูพื้นอื่นๆ และการใช้งานที่คล้ายคลึงกัน

การวัดปริมาตร

6.การวัดปริมาตร

ให้กดปุ่ม Area/Volume สองครั้งและไอคอนสี่เหลี่ยมผืนผ้าจะปรากฏขึ้น กดปุ่ม MEAS เพื่อวัดระยะทางแรก (ความยาว) อีกครั้งสำหรับระยะทางที่สอง (ความกว้าง) และอีกครั้งสำหรับระยะที่สาม (ความสูง) มิเตอร์จะคำนวณปริมาตรและแสดงเป็นลูกบาศก์เมตร ลูกบาศก์ฟุต หรือลูกบาศก์นิ้ว ขึ้นอยู่กับหน่วยวัดที่คุณเลือก

การวัดทางอ้อม

ต้องการวัดความสูงของผนังที่ไม่มีบันไดหรือไม่? หรือความสูงของอาคารโดยไม่ต้องขึ้นไปบนหลังคา? นี่คือคำตอบสำหรับสถานการณ์การวัดที่เป็นไปไม่ได้ให้เครื่องวัดระยะเลเซอร์ทำงานแทนคุณ



โหมดนี้จะคำนวณการวัดทางอ้อมโดยใช้ประโยชน์จากทฤษฎีบทพีทาโกรัส ทฤษฎีบทพีทาโกรัสระบุว่าสำหรับสามเหลี่ยมมุมฉาก สี่เหลี่ยมจัตุรัสของด้านตรงข้ามมุมฉาก (ด้านตรงข้ามมุมฉาก) เท่ากับผลรวมของกำลังสองของอีกสองด้านที่เหลือ

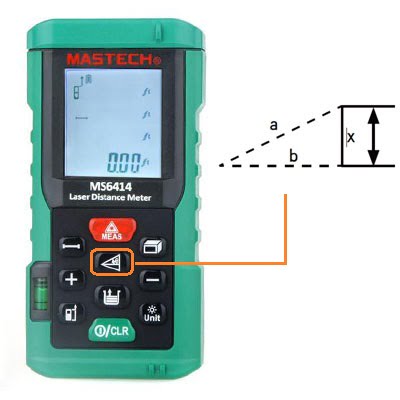

วิธีการวัดทางอ้อม 1

วิธีการวัดทางอ้อม 1

การวัดระยะทางโดยใช้ด้านข้างของรูปสามเหลี่ยมต้องมีการวัดสองครั้ง กดปุ่มการวัดทางอ้อมหนึ่งครั้งและไอคอนสามเหลี่ยม1 จะปรากฏขึ้นพร้อมด้านตรงข้ามมุมฉากจะกระพริบ



ปฏิบัติตามคำแนะนำของไอคอนกะพริบและกดปุ่ม MEAS เพื่อวัดด้านตรงข้ามมุมฉาก (“a” ในแผนภาพ) ตอนนี้ไอคอนรูปสามเหลี่ยมจะเปลี่ยนไปและขอบมุมขวาด้านหนึ่งของรูปสามเหลี่ยมจะกะพริบ (“b” ในแผนภาพ) กดปุ่ม MEAS อีกครั้งเพื่อวัดระยะทางที่แสดงขอบนี้



หลังจากการวัดทั้งสองเสร็จสิ้น การคำนวณพีทาโกรัสจะดำเนินการโดยอัตโนมัติ หากผลการวัดเป็นไปตามข้อกำหนดของทฤษฎีบทพีทาโกรัส (ระยะห่างของด้านตรงข้ามมุมฉากยาวกว่าระยะขอบมุมฉาก) ให้คำนวณความยาว

เครื่องวัดระยะเลเซอร์รุ่นแนะนำ

AR-40

AR-40 เครื่องวัดระยะเลเซอร์ Smart Sensor

AR-40 Laser distance meter มีย่านการวัด 0.03-40 เมตร มีความถูกต้องของระยะทาง ±2.0 มิลลิเมตร มาพร้อมฟังก์ชั่นช่วยทำงาน เช่น คำนวณพื้นที่ ปริมาตร วัดระยะโดยใช้พิธาโกรัส ค่าเฉลี่ยสูงสุด-ต่ำสุด และวัดค่าต่อเนื่อง มาพร้อมหน้าจอ LCD และไฟ backlight ทำให้มองเห็นได้แม้ในที่มืด

  • 1) ช่วงการวัด: 0.03-40 เมตร
  • 2) ความแม่นยำในการวัด: ± 2.0 มิลลิเมตร
  • 3) คำนวณพื้นที่ ปริมาตร และวัดระยะโดยใช้พิธากอรัส
  • 4) สามารถเก็บผลการวัดไว้ในหน่วยความจำภายในได้ 30 ค่า
  • 5) มีใบรับรองการสอบเทียบ (Certificate of Calibration) จากโรงงาน
HT-190

HT-190 เครื่องวัดระยะเลเซอร์ (Laser distance meter) แบรนด์ HTI

HT-190 เป็นเครื่องวัดระยะทางแบบเลเซอร์ มีย่านการวัด 0.05-50 เมตร ที่ความถูกต้องของระยะทาง ±3.0mm มีฟังก์ชั่นช่วยทำงาน เช่น คำนวณพื้นที่ ปริมาตร วัดระยะโดยใช้พิธากอรัส ค่าเฉลี่ยสูงสุด-ต่ำสุด และวัดค่าต่อเนื่อง สามารถเก็บผลการวัดไว้ในหน่วยความจำภายในได้ 20 ค่า

  • 1) ช่วงการวัด: 0.05 ~ 50 เมตร
  • 2) ความแม่นยำในการวัด: ± 3.0 มิลลิเมตร
  • 3) คำนวณพื้นที่ ปริมาตร และวัดระยะโดยใช้พิธากอรัส
MS6414

MS6414 อุปกรณ์วัดระยะเลเซอร์ (Laser Distance Meter) Mastech

MS6414 เป็นเครื่องวัดระยะทางแบบเลเซอร์ระยะไกลเหมาะสำหรับการตรวจวัดระยะทาง เครื่องวัดระยะเลเซอร์จะใช้สำหรับกำหนดระยะห่างของวัตถุหรือช่วงที่ไม่มีการสัมผัสโดยใช้แสงเลเซอร์ MS6414 มีย่านการวัด 0.05 ถึง 40 เมตร ที่ความถูกต้องของระยะทาง ±1.5mm มีฟังก์ชั่นช่วยทำงานเช่น คำนวณพื้นที่ ปริมาตร วัดระยะโดยใช้พิธากอรัส ค่าเฉลี่ยสูงสุด-ต่ำสุด และวัดค่าต่อเนื่อง

  • 1) ช่วงการวัด: 0.05 ถึง 40 เมตร
  • 2) ความแม่นยำในการวัด: ± 1.5 มิลลิเมตร
  • 3) คำนวณพื้นที่ ปริมาตร และวัดระยะโดยใช้พิธากอรัส
  • 4) สามารถเก็บผลการวัดไว้ในหน่วยความจำภายในได้ 99 ค่า
AS871

AS871 Laser Distance Meter แบรนด์ SmartSensor

AS871 ย่านวัดระหว่าง 0.3-40 เมตร ความถูกต้องของระยะทาง ±3 mm มีฟังก์ชั่นการสามารถคำนวณพื้นที่และปริมาตรโดยอัตโนมัติทำให้อำนวยความสะดวกหลายอย่างที่ทำให้การทำงานได้ง่าย หน้าจอ LCD backlit ทำให้มองเห็นได้แม้ในที่มืด

  • 1) ช่วงการวัด: 0.3-40 เมตร
  • 2) ความแม่นยำในการวัด: ± 3 มิลลิเมตร
  • 3) คำนวณพื้นที่ ปริมาตร และวัดระยะโดยใช้พิธากอรัส
  • 4) มีใบรับรองการสอบเทียบ (Certificate of Calibration) จากโรงงาน
SW-S80

SW-S80 เครื่องวัดระยะเลเซอร์ SNDWAY สำหรับงานกลางแจ้ง

SW-S80 เป็นเครื่องวัดระยะทางแบบเลเซอร์มีย่านการวัด 0.05 ถึง 80 เมตร ที่ความถูกต้องของระยะทาง ±2mm มีฟังก์ชั่นการมองเป้าหมายด้วยกล้องถ่ายภาพเพื่อแก้ปัญหามองไม่เห็นเป้าเลเซอร์เหมาะสำหรับงานกลางแจ้ง ฟังก์ชั่นอื่นๆเช่น คำนวณพื้นที่ ปริมาตร วัดระยะโดยใช้พิธากอรัส ค่าเฉลี่ยสูงสุด-ต่ำสุด และวัดค่าต่อเนื่อง หน้าจอ LCD backlit ทำให้มองเห็นได้แม้ในที่มืด

  • 1) ช่วงการวัด: 0.05 ถึง 80 เมตร
  • 2) ความแม่นยำในการวัด: ± 2 มิลลิเมตร
  • 3) คำนวณพื้นที่ ปริมาตร และวัดระยะโดยใช้พิธากอรัส
  • 4) มีฟังก์ชั่นการมองเป้าหมายด้วยกล้องถ่ายภาพเพื่อแก้ปัญหามองไม่เห็นเป้าเลเซอร์เหมาะใช้งานกลางแจ้ง
  • 5) เชื่อมต่อกับเครื่อง PC ผ่าน USB
SW-S120

SW-S120 SNDWAY เครื่องวัดระยะเลเซอร์สำหรับงานกลางแจ้ง

SW-S120 เป็นเครื่องวัดระยะทางแบบเลเซอร์ (Laser distance meter) มีย่านการวัด 0.05 ถึง 120 เมตร ที่ความถูกต้องของระยะทาง ±2mm มีฟังก์ชั่นการมองเป้าหมายด้วยกล้องถ่ายภาพเพื่อแก้ปัญหามองไม่เห็นเป้าเลเซอร์เหมาะสำหรับงานกลางแจ้ง ฟังก์ชั่นอื่นๆเช่น คำนวณพื้นที่ ปริมาตร วัดระยะโดยใช้พิธากอรัส ค่าเฉลี่ยสูงสุด-ต่ำสุด และวัดค่าต่อเนื่อง

  • 1) ช่วงการวัด: 0.05 ถึง 120 เมตร
  • 2) ความแม่นยำในการวัด: ± 2 มิลลิเมตร
  • 3) คำนวณพื้นที่ ปริมาตร และวัดระยะโดยใช้พิธากอรัส
  • 4) มีฟังก์ชั่นการมองเป้าหมายด้วยกล้องถ่ายภาพเพื่อแก้ปัญหามองไม่เห็นเป้าเลเซอร์เหมาะใช้งานกลางแจ้ง
  • 5) เชื่อมต่อกับเครื่อง PC ผ่าน USB
